Šroubové kompresory typové řady ORL EO jsou určeny pro trvalý provoz s plně automatickým systémem řízení chodu kompresoru v závislosti na odběru stlačeného vzduchu. Jedná se o kompresory šroubové s jednostupňovým šroubem, mazané olejem. Zásobník je integrován přímo do bloku kompresoru. Blok zabezpečuje další funkce: hrubé odlučování oleje ve skříni, jemnou separaci, filtraci oleje, udržování min. tlaku včetně filtrace a regulace nasátého vzduchu. Blok kompresoru a elektromotor jsou připevněny k rámu.

Chlazení kompresoru zajišťuje nezávislý axiální ventilátor, který je ovládán termostatem umístěným na chladiči.

Možnost varianty s 300 l nebo 500 l tlakovou nádobou, popřípadě s kondenzační sušičkou s rosným bodem 3 °C jako kompletní stanice.

Kontrolní zařízení

ventil minimálního tlaku zajišťuje požadovaný tlak v mazacím systému
automatické odlehčení umožňuje snížení tlaku při zastavení kompresoru tak, aby restart neprobíhal do protitlaku
plnící a kontrolní zátka pro plnění oleje a kontrolu stavu (výšky hladiny) oleje
manometr
kombistat – indikuje aktuální teplotu oleje
počítadlo provozních hodin

Bezpečnostní zařízení

pojistný ventil na tělese stroje
nadproudové tepelné jistící relé – chrání elektromotor
proti přetížení
teplená ochrana vinutí elektromotoru
kombistat – při překročení max. povolené teploty oleje vypne kompresor

ORL 2,2 – 5,5 EO

Verze	Max. přetlak (bar)	Výkonnost (m³/hod)	Výkon motoru (kW)	Hladina hluku (dB)	Olejová náplň (l)	Připojovací rozměr (")	Hmotnost (kg)	Způsob řízení
ORL 2,2 AEO	6 – 8	13,5	2,2	72	2,4	G 1/2	122	Start – stop
ORL 2,2 BEO	8 – 10	11,5	2,2	72	2,4	G 1/2	122	Start – stop
ORL 3 AEO	6 – 8	20,5	3	73	2,4	G 1/2	128	Start – stop
ORL 3 BEO	8 – 10	17,5	3	73	2,4	G 1/2	128	Start – stop
ORL 3 DEO	13 – 15	10,5	3	73	2,4	G 1/2	128	Start – stop
ORL 4 AEO	6 – 8	32	4	74	2,4	G 1/2	135	Start – stop
ORL 4 BEO	8 – 10	27,5	4	74	2,4	G 1/2	135	Start – stop
ORL 4 DEO	13 – 15	17,5	4	74	2,4	G 1/2	135	Start – stop
ORL 5,5 AEO	6 – 8	47,5	5,5	77	2,4	G 1/2	148	Start – stop
ORL 5,5 BEO	8 – 10	39	5,5	77	2,4	G 1/2	148	Start – stop
ORL 5,5 DEO	13 – 15	24	5,5	77	2,4	G 1/2	148	Start – stop

Připojení tlakového vzduchu v případě ORL … EO/300, ORL… EO/500 je G 3/4 I. Výkonnost kompresoru – objemový průtok vzdušiny výtlačným hrdlem kompresoru, vztažený na absolutní tlak a teplotu v sání, tj. na 1 bar a 20 °C.

Maximální množství zbytkového oleje za kompresorem je 2 – 4 mg/m3.


šroubový kompresor ORL 3 BEO	šroubový kompresor ORL 3 BEO/300

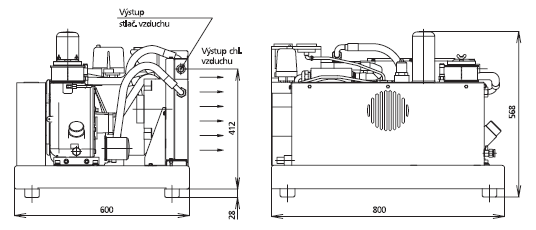

rozměrový náčrt – ORL 2,2 – 5,5 EO
