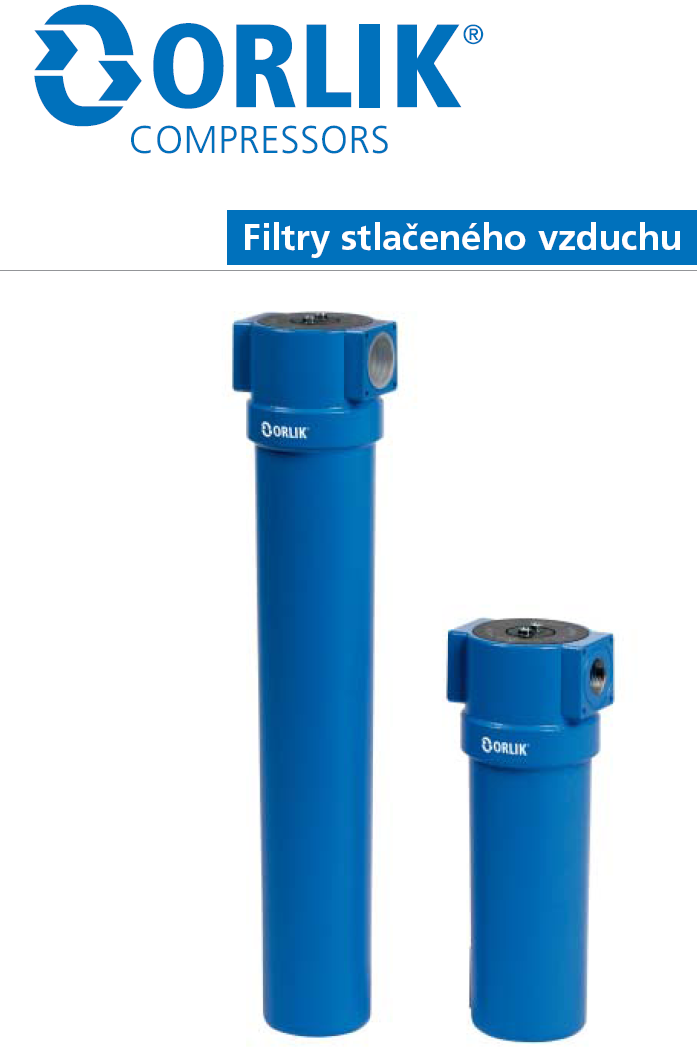

Filtry – DF

Filtrace

Filtry slouží k separaci mechanických nečistot oleje a vody ze stračeného vzduchu na požadovanou úroveň. Požadovaného stupeň filtrace dosáhnete výběrem správného typu filtrační vložky.



Typy filtračních vložek

  • Typ P – předfiltr k odstranění nečistot do velikosti 3 µm
  • Typ M – mikrofiltr k odstranění nečistot do velikosti 0,1 µm, zbytkový olej do 0,5 mg/m3
  • Typ S – mikrofiltr k odstranění nečistot do velikosti 0,01 µm, zbytkový olej do 0,01 mg/m3
  • Typ A – mikrofiltr k odstranění nečistot menších než 0,001 µm, pro odstranění zápachu a odloučení olejových par do 0,005 mg/m3

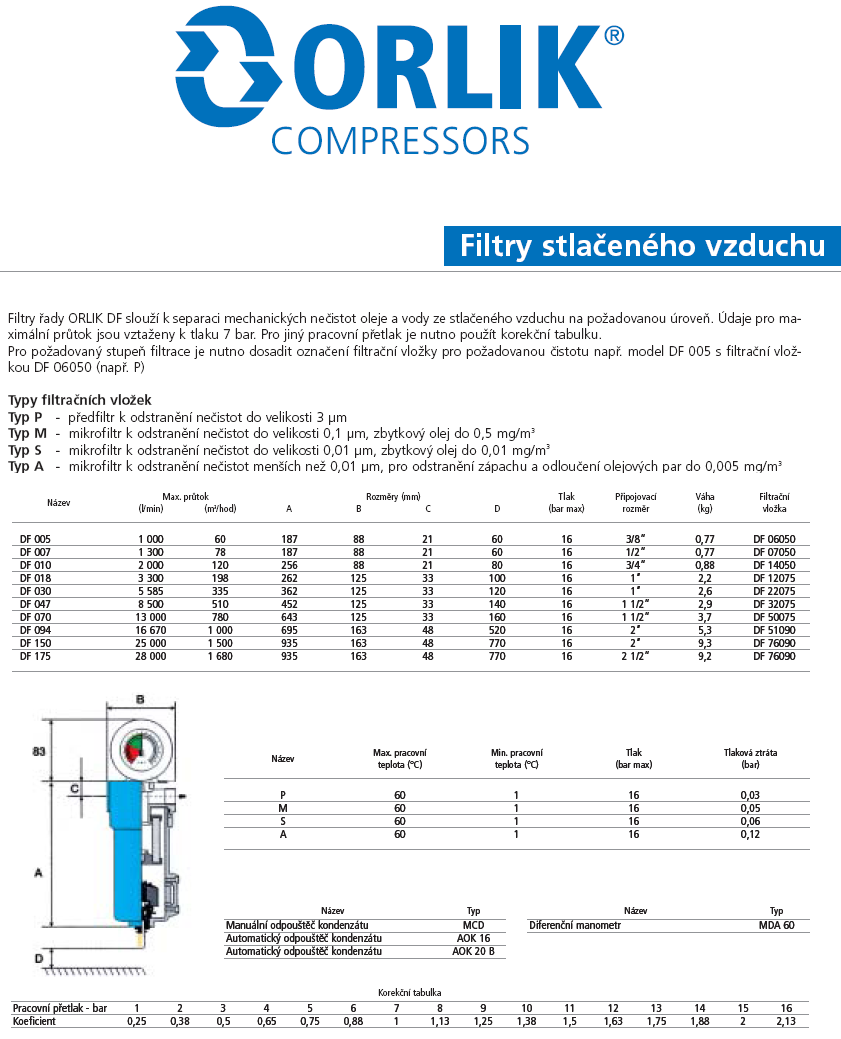

Typy filtrů

Název Max. průtok Dimenze (mm) Tlak
(bar max.)		 Připoj.
rozměr		 Váha
(kg)		 Filtrační vložka
(l/min) (m3/hod) A B C D
DF 005 1000 60 187 88 21 60 16 3/8″ 0,77 DF 06050
DF 007 1300 78 187 88 21 60 16 1/2″ 0,77 DF 07050
DF 010 2000 120 256 88 21 80 16 3/4″ 0,88 DF 14050
DF 018 3300 198 262 125 33 100 16 1″ 2,2 DF 12075
DF 030 5585 335 362 125 33 120 16 1″ 2,6 DF 22075
DF 047 8500 510 452 125 33 140 16 1 1/2″ 2,9 DF 32075
DF 070 13000 780 643 125 33 160 16 1 1/2″ 3,7 DF 50075
DF 094 16670 1000 695 163 48 520 16 2″ 7,4 DF 51090
DF 150 25000 1500 935 163 48 770 16 2″ 10 DF 76090



Typy filtračních vložek

Název Max. pracovní
teplota (°C)		 Min. pracovní
teplota (°C)		 Tlak
(bar max)		 Tlaková ztráta (bar)
P 60 1 16 0,03
M 60 1 16 0,05
S 60 1 16 0,06
A 60 1 16 0,12



Korekční tabulka

Pracovní přetlak – bar 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Koeficient 0,25 0,38 0,5 0,65 0,75 0,88 1 1,13 1,25 1,38 1,5 1,63 1,75 1,88 2 2,13



Příslušenství k dokoupení:

Název Typ
Manuální odpouštěč kondenzátu MCD
Automatický odpouštěč kondenzátu AOK 16
Diferenční manometr MDA 60
